粘度改性材料、水泥中氯離子的測定

在建筑建材領(lǐng)域，粘度改性材料、水泥被廣泛應(yīng)用于混凝土的制作。研究認(rèn)為二者氯離子的含量會影響混凝土的耐久性和鋼筋的抗銹蝕能力，其主要原因是Cl-會誘導(dǎo)混凝土結(jié)構(gòu)內(nèi)發(fā)生“電化反應(yīng)”、“氧化反應(yīng)”、“堿骨科反應(yīng)”及“酸堿腐蝕反應(yīng)”。離子色譜能檢測粘度改性材料、水泥中氯離子的含量，有效控制粘度改性材料、水泥品質(zhì)。

色譜條件

分析柱：SH-G-1+SH-AC-11

流動相：13 mM KOH(EG)

流速：1.0 mL/min

抑制器：SHY-A-6

進(jìn)樣體積：25 μL

前處理：粘度改性材料依照《GB/T 8077-2012 混凝土外加劑勻質(zhì)性試驗方法》進(jìn)行前處理，水泥依照《GB/T 176-2017 水泥化學(xué)分析方法》進(jìn)行前處理，經(jīng)濃硝酸分解后的樣品，過RP柱去除有機(jī)物，再經(jīng)0.22 μm濾膜過濾后進(jìn)樣分析。

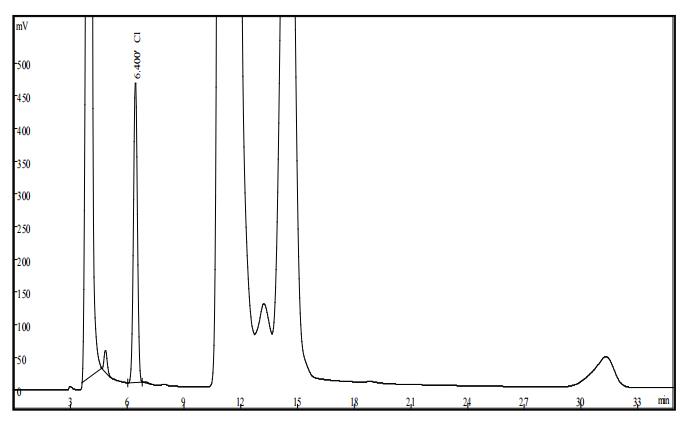

粘度改性材料中氯離子譜圖

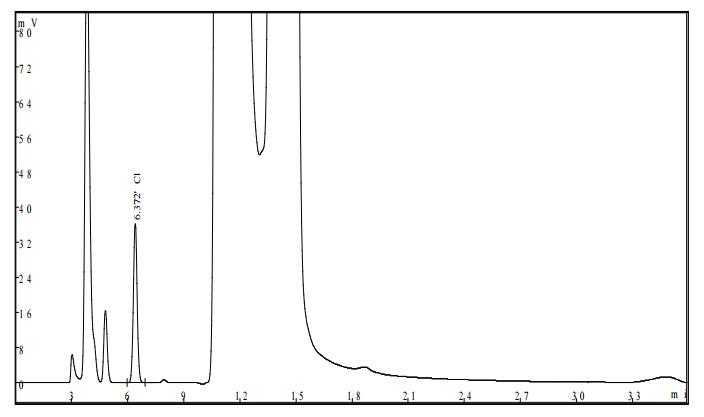

水泥中氯離子譜圖
